Physique ▶ Dureté ▶ Échelles de Rockwell (noté HR)

Histoire et Origines

L’Échelle Rockwell est l’une des méthodes de mesure de la dureté des matériaux les plus utilisées au monde, particulièrement dans la métallurgie et l'industrie manufacturière.

Les Inventeurs et le Brevet d'Origine

Contrairement à une idée reçue, elle n'est pas l'œuvre d'une seule personne, mais de deux hommes qui portaient le même nom sans pour autant avoir de lien de parenté. Ils travaillaient tous deux pour la New Departure Manufacturing Co. dans le Connecticut, aux Etats-Unis.

  • Stanley Pickett ROCKWELL (1886 – 1940) : Métallurgiste américain.
  • Hugh Monroe ROCKWELL (1890 – 1957) : Inventeur et ingénieur américain.
    Il est le fils d'Albert Fenimore ROCKWELL (1862 – 1925), président et fondateur de la New Departure Manufacturing Co..

Stanley Pickett ROCKWELL
Stanley P. ROCKWELL
Stanley Pickett ROCKWELL
Hugh M. ROCKWELL
Stanley Pickett ROCKWELL
Albert F. ROCKWELL

Ils ont déposé le brevet de leur "testeur de dureté Rockwell" en 1914 (approuvé en 1919 sous le n° 1,294,171). L'objectif était de créer une méthode plus rapide et moins destructive que l'essai Brinell (qui laissait de trop grosses empreintes) pour tester la dureté des bagues de roulements à billes après traitement thermique.

La Collaboration avec Wilson : L'Essor Industriel

Bien que l'invention soit révolutionnaire, Stanley Rockwell réalise qu'il a besoin d'un partenaire industriel pour perfectionner et commercialiser l'appareil. En 1920, il s'associe à :

Cette collaboration marque un tournant décisif. Ensemble, ils lancent en 1921 le "Model 1", qui transforme radicalement l'appareil :
  1. Changement de design : Ils passent du mécanisme horizontal du brevet de 1914 à la célèbre forme verticale (en "C") qui est restée le standard mondial jusqu'à aujourd'hui.
  2. Standardisation : Wilson contribue à la précision des pénétrateurs (notamment le diamant "Brale") et à la clarté du cadran de lecture directe.
En 1932, Charles H. Wilson fonde la Wilson Mechanical Instrument Co., entreprise qui deviendra la référence mondiale pour la fabrication de duromètres. C'est grâce à cette alliance entre le génie métallurgique de Rockwell et la rigueur industrielle de Wilson que l'essai Rockwell a pu s'imposer comme le standard universel de l'industrie métallurgique.

L'Expansion et la Standardisation (1932 – 1993)

Durant les décennies suivantes, l'essai Rockwell quitte les laboratoires pour envahir toutes les usines du monde, porté par des étapes clés :

  1. L'effort de guerre (1939-1945) : La Seconde Guerre mondiale impose une production de masse d'une fiabilité totale. L'essai Rockwell devient obligatoire dans les cahiers des charges militaires pour les chars, les avions et les moteurs.
  2. Le rachat par ACCO (1944) : Wilson vend son entreprise à la American Chain & Cable Company (ACCO). Ce géant industriel donne à la marque les moyens logistiques de distribuer ses duromètres à une échelle planétaire.
  3. Évolutions techniques :
    • Apparition du Rockwell Superficiel pour tester les pièces très fines ou les traitements de surface.
    • Intégration de la marque Tukon pour la micro-dureté (Knoop et Vickers).
    • Passage progressif des cadrans à aiguilles aux premiers affichages digitaux dans les années 1970 et 1980.

De Wilson à Buehler : L’Héritage Moderne

À partir des années 90, la marque Wilson intègre des structures de plus en plus globales pour s'adapter à l'ère numérique.

L’union est parfaite : Buehler prépare la matière, et Wilson en mesure la dureté.

L’essai Rockwell aujourd’hui

Plus d'un siècle après le brevet original, l'héritage de Stanley, Hugh Rockwell et Charles Wilson survit à travers les duromètres Wilson®, fabriqués par Buehler. Si le principe physique de 1914 reste inchangé, la technologie a fait un bond de géant :

Ainsi, l'Échelle Rockwell demeure le langage universel de la métallurgie, portée par l'expertise combinée de Wilson et Buehler.

Le principe de l'échelle Rockwell

La dureté Rockwell repose sur la mesure de la profondeur de pénétration d'un pénétrateur dans un matériau, contrairement aux méthodes Brinell ou Vickers qui mesurent la surface de l'empreinte de manière optique.

Le processus en 3 étapes :

  1. Précharge (Charge mineure) : On applique une petite force (généralement 10 kgf) pour briser la couche superficielle et établir un point de référence "zéro".
  2. Charge totale (Charge majeure) : On ajoute une force supplémentaire beaucoup plus importante pendant quelques secondes pour enfoncer le pénétrateur plus profondément.
  3. Retour à la précharge : On retire la charge majeure mais on conserve la précharge. On mesure alors la profondeur de pénétration résiduelle (rémanente). Plus cette profondeur est faible, plus le matériau est dur.

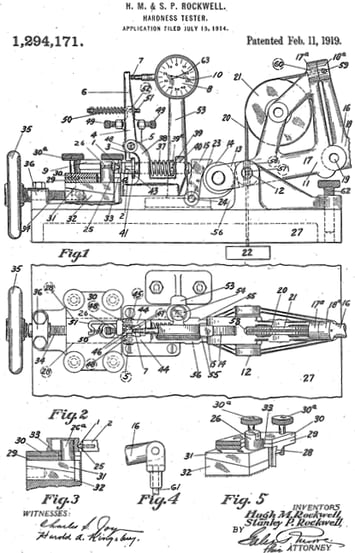

Le schéma (à droite) provient du brevet américain n° 1,294,171, déposé le 15 juillet 1914 et accordé le 11 février 1919 à Hugh M. Rockwell et Stanley P. Rockwell.

Voici la légende des principaux composants numérotés, basée sur le texte original du brevet :

  • Composants principaux
    • 2 : Piston (Plunger) – La pièce verticale qui porte le pénétrateur.
    • 8 : Cadran indicateur (Dial gauge) – L'appareil de mesure de la profondeur de pénétration.
    • 11 : Levier principal – Transmet la charge au piston.
    • 12 : Point d'appui (Fulcrum) – Pivot du levier principal.
    • 16 : Bras long du levier – Partie du levier où la charge est appliquée.
    • 22 : Poids suspendu (Hanging weight) – La charge appliquée pour le test.
    • 27 : Socle (Base plate) – La structure porteuse de la machine.
    • 35 : Volant de commande (Hand wheel) – Permet d'ajuster la position de la pièce à tester.
  • Détails du mécanisme de charge (Fig. 1)
    • 13 : Bras court du levier.
    • 14 : Galet ou rouleau (Roller) pour minimiser la friction.
    • 15 : Bloc de came (Cam block).
    • 17 & 18 : Sections en L formant le bras du levier, articulées par l'axe 19.
    • 20 : Fil ou câble reliant le levier au poids.
    • 21 : Poulie de renvoi.
  • Système de support de la pièce (Fig. 2, 3, 5)
    • 25 & 26 : Pièces de maintien ou douilles pour la pièce à tester.
    • 29, 30, 31, 32 : Éléments du chariot ou du support ajustable (Anvil/Support system).
    • 33 : Enclume ou support direct de la pièce.
  • Système de mesure (Haut de la machine)
    • 10 : Aiguille du cadran indicateur.
    • 53 : Colonne de support du cadran.
    • 63 : Ressort ou mécanisme de rappel de l'indicateur.

Note historique" : "Ce dessin montre la version "horizontale" primitive de l'appareil. La conception a ensuite évolué vers la forme verticale familière (type colonne) que nous connaissons aujourd'hui, grâce notamment à la collaboration ultérieure de Stanley Rockwell avec Charles Wilson."

Machine de Rockwell
US Patent No 1,294,171
of H.M. Rockwell and S.P. Rockwell,
11 February 1919

Les différentes échelles de Rockwell

Il n'existe pas une seule échelle Rockwell, mais une quinzaine, adaptées à la dureté et à l'épaisseur du matériau testé. Chaque échelle est définie par un type de pénétrateur et une charge totale.

Échelle Symbole Pénétrateur Charge (kgf) Application type
15N HR15 Cône de diamant 120° 15 Couches extrêmement minces et dures.
15T HR15 Bille d'acier 1,588 mm (1/16") 15 Couches extrêmement minces de métaux tendres.
30N HR30 Cône de diamant 120° 30 Pièces de faible épaisseur et dures.
30T HR30 Bille d'acier 1,588 mm (1/16") 30 Pièces de faible épaisseur en métaux tendres.
45N HR45 Cône de diamant 120° 45 Matériaux de dureté intermédiaire, nitrurés.
45T HR45 Bille d'acier 1,588 mm (1/16") 45 Métaux tendres de faible épaisseur.
A HRA Cône de diamant 120° 60 Carbures, aciers fins, couches durcies superficiellement.
B HRB Bille d'acier 1,588 mm (1/16") 100 Alliages de cuivre, aciers doux, aluminium.
C HRC Cône de diamant 120° 150 La plus utilisée. Aciers trempés, outils, couteaux.
D HRD Cône de diamant 120° 100 Acier cémenté, fer malléable.
E HRE Bille d'acier 3,175 mm (1/8") 100 Fonte, alliages d'aluminium et de magnésium.
F HRF Bille d'acier 1,588 mm (1/16") 60 Alliages de cuivre recuit, tôles minces.
G HRG Bille d'acier 1,588 mm (1/16") 150 Bronze phosphoreux, cuivre au béryllium.
H HRH Bille d'acier 3,175 mm (1/8") 60 Aluminium, zinc, plomb.
K HRK Bille d'acier 3,175 mm (1/8") 150 Alliages de fonderie très tendres, matériaux antifriction.
L HRL Bille d'acier 6,350 mm (1/4") 60 Plastiques, métaux très tendres.
M HRM Bille d'acier 6,350 mm (1/4") 100 Plastiques durs (type Nylon, Plexiglas), résines.
P HRP Bille d'acier 6,350 mm (1/4") 150 Plastiques, matériaux composites tendres.
R HRR Bille d'acier 12,70 mm (1/2") 60 Plastiques très tendres, bois compressé.
S HRS Bille d'acier 12,70 mm (1/2") 100 Matériaux extrêmement tendres.
V HRV Bille d'acier 12,70 mm (1/2") 150 Matériaux synthétiques spécifiques.

Exemple : Pour les couteaux de cuisine, une dureté de 56-58 HRC est standard, tandis que les aciers très haut de gamme peuvent monter jusqu'à 64-67 HRC.

Notes importantes

  1. La bille : À l'origine en acier, les billes sont aujourd'hui de plus en plus souvent en carbure de tungstène (notées alors HRBW ou HRCW) pour éviter la déformation de la bille elle-même lors du test.
  2. Conversion : Il existe des tables de conversion pour passer d'une échelle à l'autre (ex: HRC vers Vickers ou Brinell), mais elles ne sont qu'approximatives car la déformation élastique varie selon les matériaux.

Correspondance indicative : Mohs / Rockwell

Il est important de noter qu'il n'existe pas de formule mathématique exacte pour convertir l'échelle de Mohs (basée sur la résistance à la rayure des minéraux) en échelle Rockwell (basée sur la profondeur de pénétration d'un cône ou d'une bille dans les métaux).

Cependant, sur la base de corrélations empiriques utilisées en métallurgie et en minéralogie, voici un tableau de correspondance. J'ai utilisé l'échelle Rockwell C (HRC), qui est la référence pour les matériaux durs, et ajouté la Rockwell B (HRB) pour les matériaux plus tendres afin de couvrir toute la plage.

Tableau de correspondance indicative : Mohs / Rockwell

Libellé Formule Echelle Commentaire
Mohs Rockwell B (HRB) Rockwell C (HRC)
Dureté Min. Max. Min. Max.

Pourquoi ces fourchettes (Min / Max) ?

  1. La nature des échelles : L'échelle de Mohs est logarithmique (l'écart de dureté réelle entre 9 et 10 est bien plus grand qu'entre 1 et 2). L'échelle Rockwell est linéaire. Une fourchette est donc nécessaire pour compenser cette distorsion.
  2. L'état de surface : Pour un même niveau de Mohs (ex: 6 pour une pierre), la réponse au test Rockwell peut varier selon que le matériau est poreux, fibreux ou parfaitement homogène.
  3. La zone de chevauchement : Vers Mohs 5, on change souvent d'échelle Rockwell. Les métaux dits "mous" se mesurent en HRB (bille d'acier), tandis que les métaux "durs" se mesurent en HRC (cône de diamant).
